Transformadores de instrumentos

Todos estos productos forman parte de Regenera™, la iniciativa de Trench para proteger los ecosistemas, fomentar la armonía ambiental y promover una economía circular.

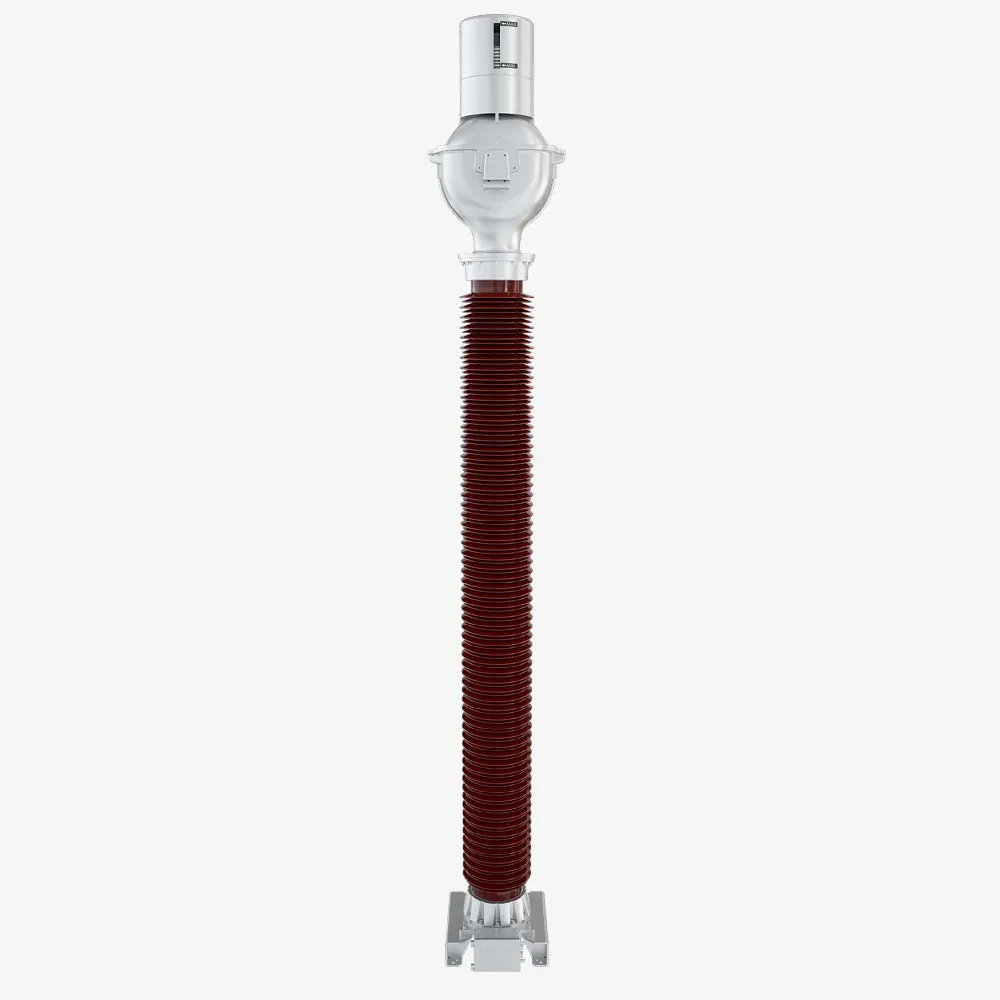

Transformadores de Corriente

Transformadores de Corriente Trench — Precisión, Seguridad y Sustentabilidad

Trench ofrece una amplia gama de transformadores de corriente diseñados para garantizar una medición precisa y una protección confiable en redes de alta tensión, adaptándose a diferentes necesidades técnicas y exigencias ambientales:
  • Transformador de Corriente Clean Air: hasta 420 kV / 6000 A, utiliza aire limpio como medio de aislamiento, combinando alto rendimiento con una alternativa ecológica libre de aceite mineral y SF₆.
  • Transformador de Corriente Eco Fluid: hasta 550 kV / 5000 A, incorpora un fluido aislante ecológico (papel-éster), ideal para reemplazar productos equivalentes con aceite mineral. Apto para zonas de protección hídrica y subestaciones subterráneas.
  • Transformador de con Aceite Mineral: hasta 550 kV / 5000 A, aislamiento en fluido convencional con papel impregnado, basado en el diseño original Haefely-Trench, reconocido por su confiabilidad y trayectoria.
  • Transformador de Corriente Convencional con Aislamiento en Gas SF₆: hasta 800 kV / 6000 A, utiliza gas SF₆ como aislamiento, con diseño robusto y a prueba de explosiones, sin envejecimiento del gas y máxima seguridad operativa.
  • Transformador de Corriente Óptico: hasta 800 kV / 4000 A, tecnología óptica de última generación para aplicaciones de medición y protección, sin limitaciones de temperatura ambiente, compatible con subestaciones digitales IEC 61850-9-2 y sistemas de comunicación por fibra óptica de largo alcance.

Todos estos productos forman parte de Regenera™, la iniciativa de Trench para proteger los ecosistemas, fomentar la armonía ambiental y promover una economía circular.

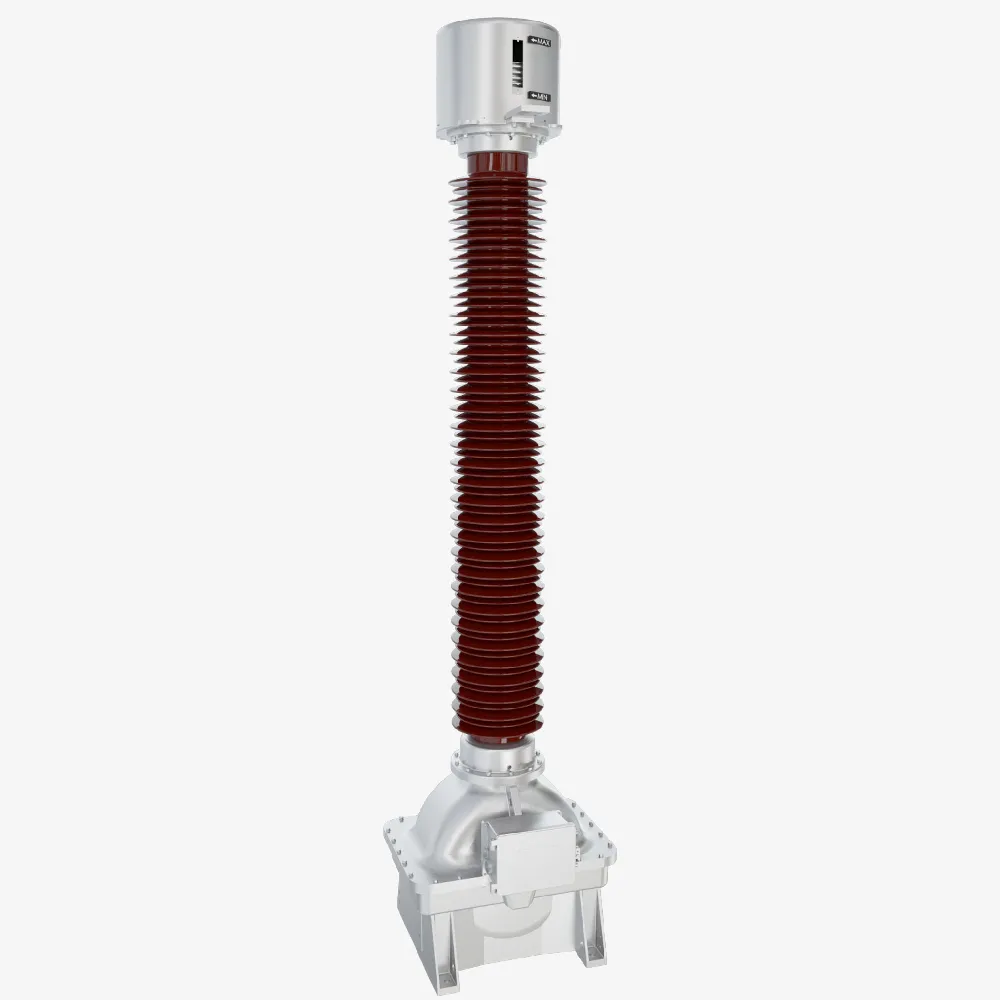

Transformadores de voltaje

Transformadores de Voltaje Trench — Precisión, Confiabilidad y Ccompromiso Ambiental.

Trench ofrece una línea completa de transformadores de voltaje inductivos y capacitivos, diseñados para garantizar una medición precisa, segura y adaptable a distintos requisitos técnicos y ambientales:
  • Transformador inductivo de voltaje aislado en Clean Air: hasta 420 kV, utiliza aire limpio como medio de aislamiento, reemplazando el aceite mineral o el SF₆ por una solución ecológica y segura, libre de riesgos de incendio.
  • Transformador inductivo de voltaje aislado en Eco Fluid: hasta 550 kV, incorpora aislamiento interno de papel con fluido ecológico, ideal para sustituir productos convencionales con aceite mineral, manteniendo las mismas dimensiones y facilitando la instalación en zonas de protección hídrica o subestaciones subterráneas.
  • Transformador inductivo de voltaje aislado en aceite mineral: hasta 550 kV, combina aislamiento de papel impregnado en fluido convencional con el diseño original Haefely-Trench, reconocido por su confiabilidad y modularidad, optimizando procesos de secado y llenado según las necesidades del cliente.
  • Transformador inductivo de voltaje aislado en Gas SF₆: hasta 800 kV, utiliza gas convencional (SF₆) como medio de aislamiento, con diseño a prueba de explosiones conforme a IEC 61869-1 Clase II, sin envejecimiento del gas y máxima seguridad operativa.
  • Transformador capacitivo de voltaje aislado en Eco Fluid: hasta 550 kV, utiliza fluido de aislamiento ecológico, manteniendo las mismas dimensiones externas que los modelos convencionales con aceite mineral. Ofrece mayor seguridad y mejor desempeño ambiental, ideal para zonas de protección hídrica y subestaciones subterráneas.
  • Transformador capacitivo de voltaje aislado en aceite mineral: hasta 1200 kV, aislamiento con papel impregnado en fluido convencional, precisión y confiabilidad demostradas con diseño Trench. Compatible para medición de calidad de energía, con respuesta transitoria de alta fidelidad y rápida amortiguación de oscilaciones ferroresonantes, asegurando exactitud constante en todas las condiciones operativas.

Todos estos productos forman parte de Regenera™, la iniciativa de Trench para proteger los ecosistemas, fomentar la armonía ambiental y promover una economía circular.

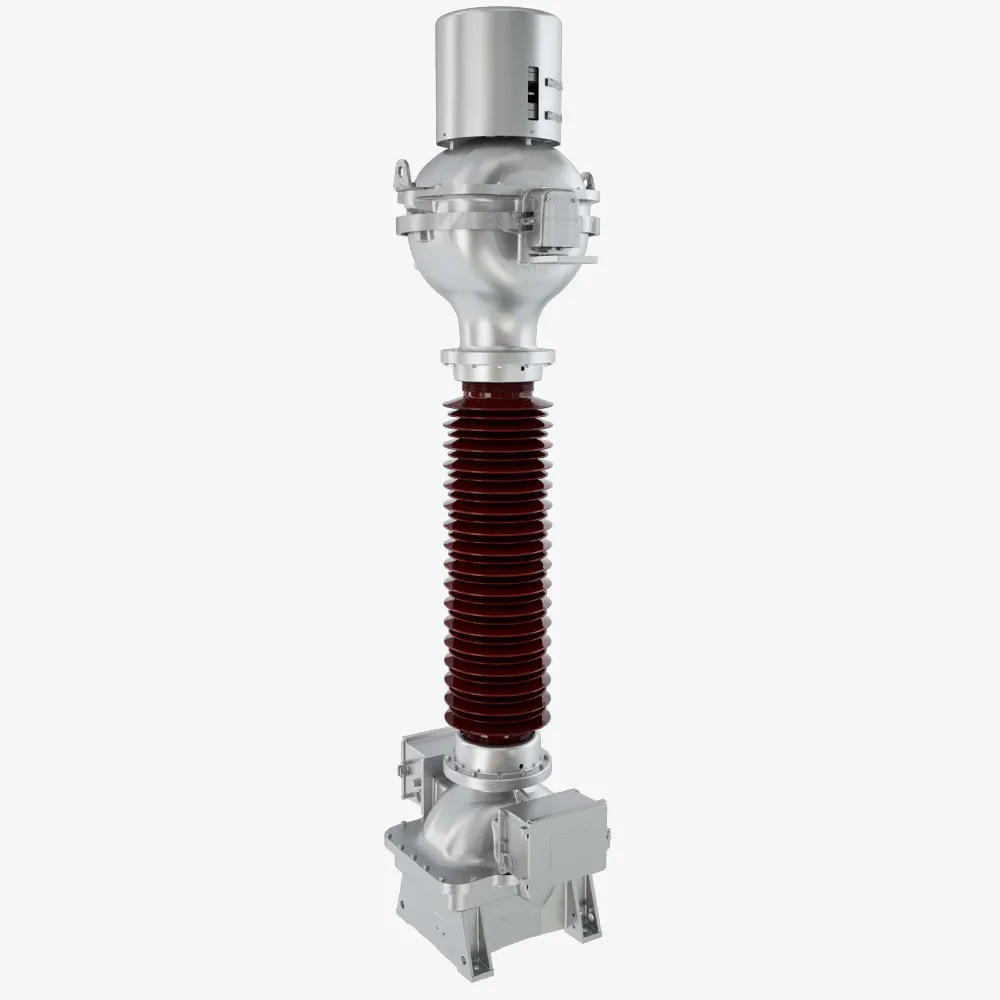

Transformadores Combinados

Transformadores Combinados de Voltaje Trench — Precisión, Seguridad y Sostenibilidad

Trench ofrece una completa gama de transformadores combinados de voltaje, que integran medición precisa de corriente y tensión en una única solución, adaptándose a diferentes rangos de tensión, corrientes primarias y requisitos ambientales:
  • Transformador Combinado aislado en Clean Air: hasta 420 kV, utiliza aire limpio como medio de aislamiento, libre de SF₆ y aceite mineral, totalmente a prueba de explosiones (IEC 61869-1 Clase II) y apto para aplicaciones en bajas temperaturas de hasta -50 °C.
  • Transformador Combinado aislado en Eco Fluid: hasta 145 kV / 5000 A, con aislamiento interno de papel y éster ecológico, diseñado como alternativa sustentable a los productos equivalentes con aceite mineral, ideal para zonas de protección hídrica y subestaciones subterráneas.
  • Transformador Combinado aislado en aceite mineral: hasta 145 kV / 5000 A, aislamiento en papel impregnado en aceite, basado en el diseño original Haefely-Trench, modular y optimizado para adaptarse a aceites especiales y requisitos de baja temperatura.
  • Transformador Combinado aislado en Gas SF₆: hasta 800 kV / 6000 A, con SF₆ como medio de aislamiento, cumple con todas las clases de medición y protección IEC y ANSI, sin envejecimiento del gas y diseño a prueba de explosiones (IEC 61869-1 Clase II).

Todos los modelos cumplen con los estándares IEC e IEEE, están diseñados sin descargas parciales y forman parte de Regenera™, la estrategia integral de Trench para promover soluciones energéticas más limpias y responsables.

Transformadores de tensión de potencia (PVT)

Transformadores de Voltaje de Servicio Trench — Energía Segura y Sostenible Directamente de Alta Tensión.

Los Transformadores de Voltaje de Servicio (PVT) de Trench están diseñados para suministrar energía de baja tensión directamente desde líneas de alta tensión en subestaciones, combinando confiabilidad comprobada con opciones de aislamiento adaptadas a distintas necesidades ambientales:
  • Transformadores de voltaje de servicio aislados en Clean Air: hasta 420 kV, aislamiento con aire limpio, sin SF₆ ni aceite mineral, totalmente monitoreado y a prueba de descarga parcial. Potencias unitarias de <10 kVA hasta 333 kVA, diseño escalable y vida útil de más de 30 años sin mantenimiento.
  • Transformadores de voltaje de servicio aislados en Eco Fluid: hasta 170 kV, utiliza fluido ecológico como medio de aislamiento, con la misma robustez y confiabilidad, potencias de <10 kVA a 100 kVA, ideal para zonas de protección ambiental.
  • Transformadores de voltaje de servicio aislados en aceite mineral: hasta 170 kV, aislamiento tradicional en fluido convencional, diseño modular, sin descargas parciales y mantenimiento mínimo durante toda su vida útil.
  • Transformadores de voltaje de servicio aislados en Gas SF₆: hasta 550 kV, aislamiento con gas convencional, con monitoreo continuo de densidad de gas, alarmas y opción de señales analógicas. Potencias de <10 kVA hasta 333 kVA, larga vida operativa y escalabilidad para sistemas trifásicos.

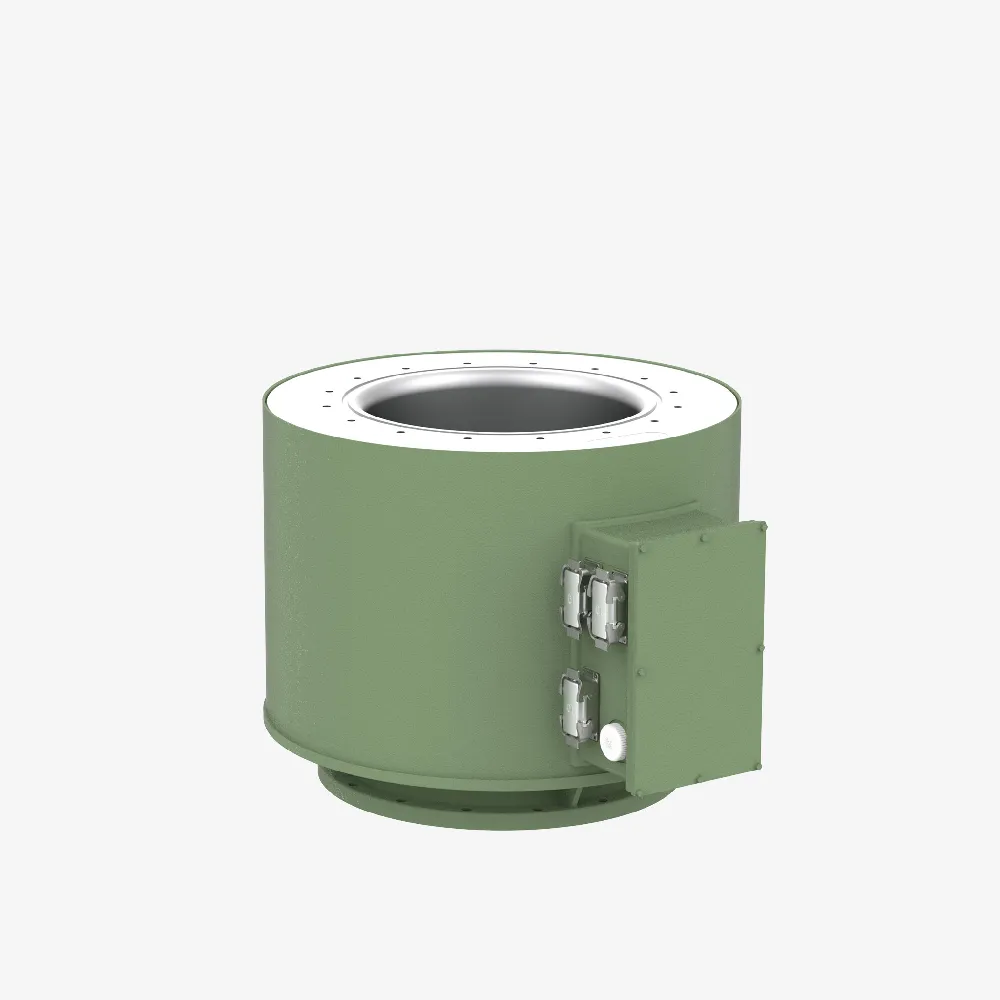

Otros

  • Transformadores de Instrumentación GIS:
    Transformadores de corriente y tensión totalmente aislados en SF₆ o aire puro, instalados como parte integral de la subestación aislada en gas (GIS). Diseñados para operar en rangos de tensión de 72,5 kV hasta 800 kV, garantizando medición y protección confiable en sistemas de alta tensión con espacios reducidos y requisitos de alta seguridad.
  • Sistemas de Prueba Personalizados:
    Sistemas de ensayo diseñados a medida, con tensión nominal de hasta 1000 kV (o 1200 kV utilizando transformadores en oposición de fase). Disponibles en versiones aisladas en SF₆ o aire puro, según los requisitos de la instalación y la aplicación específica.
  • Divisores de Tensión:

RC para CA (de 72,5 kV a 800 kV) para monitoreo de contenido armónico en sistemas de corriente alterna.

RC para CC (hasta 800 kV) para monitoreo de tensión en sistemas de corriente continua.

  • Reactores de Punto Neutro:

para aplicaciones HVDC, diseñados para bloquear la corriente alterna y permitir el paso de corriente continua, asegurando la correcta operación de sistemas de transmisión en corriente continua de alta tensión.
